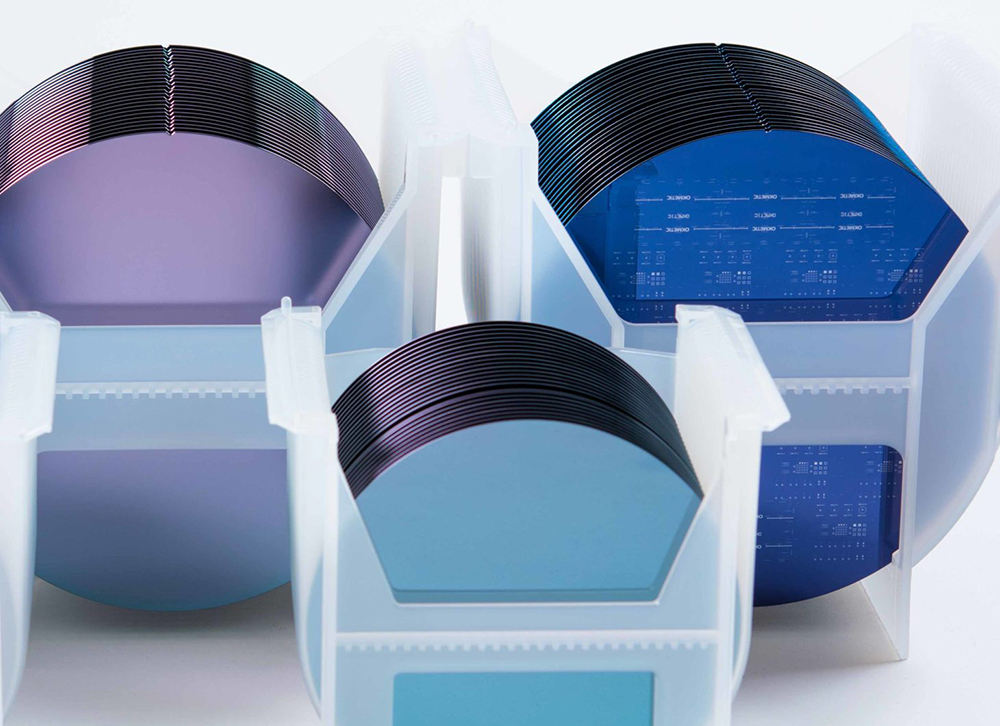

Single Crystal Silisyòm wafer monokristalin
Selon sa ou mande, nou ka pwodwi personnalisé Silisyòm wafers, kèlkeswa dyamèt, epesè oswa kalite. Nou espere sèvis ou.
Dekri teren
Deskripsyon
Wafers Silisyòm monokristalin yo itilize nan fabrike mikwoprosesè, chips memwa, detèktè, selil solè, ak lòt aparèy elektwonik. Yo esansyèl pou devlopman aparèy elektwonik avanse epi yo ofri pèfòmans siperyè konpare ak lòt kalite wafers, tankou wafers polikristalin oswa amorphe.
Wafers Silisyòm monokristalin yo se yon materyèl esansyèl nan endistri semi-conducteurs, ki ofri ekselan pwopriyete elektrik ak fyab pou yon seri aplikasyon pou pèfòmans segondè.
Spesifikasyon
|
Gwosè wafer |
156.75 * 156.75mm |
158.75 * 158.75mm |
166 * 166mm |
|
Epesè |
(175/180) plis 20/-10µm |
(175/180) plis 20/-10µm |
(175/180) plis 20/-10µm |
|
TTV |
Mwens pase oswa egal a 27 µm |
Mwens pase oswa egal a 27 µm |
Mwens pase oswa egal a 27 µm |
|
Liy mak |
Mwens pase oswa egal a 27 µm |
Mwens pase oswa egal a 13µm |
Mwens pase oswa egal a 15 µm |
|
Warpage |
Mwens pase oswa egal a 40µm |
Mwens pase oswa egal a 40µm |
Mwens pase oswa egal a 40µm |
|
Lajè bò |
156.75 ±0.25mm |
158.75 ±0.25mm |
166 ±0.25mm |
|
Ang dwat |
90 degre ±0.2 degre |
90 degre ±0.2 degre |
90 degre ±0.2 degre |
FAQ
K: Ki avantaj ou genyen?
A: Nou se manifakti, epi nou gen pwodiksyon pwofesyonèl ak pwosesis ak lavant ekip.Kalite ka garanti.Nou gen eksperyans rich nan silisyòm wafers monokristalin.
K: Èske ou bay echantiyon?
A: Wi, nou bay echantiyon gratis pou ou fè referans, ou sèlman bezwen peye pou machandiz.
K: Èske nou ka Customize pwodwi espesyal?
A: Konpayi nou an gen yon ekip pwofesyonèl yo Customize ak pwodwi tout kalite pwodwi pou kliyan yo.
K: Ki sa ki MOQ nan lòd jijman?
A: Pa gen limit, Nou ka ofri pi bon sijesyon ak solisyon selon kondisyon ou.
Baj popilè: sèl kristal Silisyòm wafer monokristalin
